Classic 110 CY
สายไฟควบคุมที่มีแกนตัวนำรหัสตัวเลข มีชีลด์เพื่อป้องกัน EMC
พร้อมมาตรฐาน VDE
การประยุกต์ใช้งาน
  • สายไฟ OLFLEX Classic 110 CY ใช้ได้ดีกับงานที่ต้องการป้องกันการรบกวนในบริเวณที่มีคลื่นแม่เหล็กไฟฟ้าที่ปรับความเร็วรอบได้ซึ่งเป็นการรบกวนต่อการส่งผ่านทางไฟฟ้า ในขณะเดียวกันตัวชีลด์ของสายก็ช่วยป้องกันการส่งคลื่นรบกวนที่เกิดจากการส่งสัญญาณไฟฟ้าภายในสายออกมาด้วย
  • การประยุกต์ใช้งานอื่นๆ เหมือนกับ OLFLEX CLASSIC 110

พื้นที่ใช้งาน
  • การก่อสร้างโรงงาน
  • ระบบสายพานลำเลียง
  • ระบบงานควบคุม
  • งานในสายการผลิต
  • งานติดตั้งระบบปรับอากาศ
  • อุปกรณ์สำนักงานที่มีการประมวลผลข้อมูล
  • ในบริเวณงานพ่นสี

อุปกรณ์ที่เกี่ยวข้อง
  • การทำกราวน์ของตัวชีลด์กับ SKINTOP ตามมาตรฐาน EMC โปรดดูที่ "ข้อต่อสายไฟ"
  • การต่อสายดินของสายทองแดงถักด้วย SKINTOP ตามมาตรฐาน EMC โปรดดูที่ "ข้อต่อสายไฟ"
  • ท่อร้อยสาย SILVYN
  • ระบบการทำเครื่องหมายบนสาย FLEXIMARK
  • อุปกรณ์การจัดการสายอื่นๆ

คุณสมบัติเด่น
  • ตัวชีลด์แน่นหนาและมีแรงต้่านทานทางไฟฟ้าต่ำ (ไม่เกิน 250 โอห์ม/กิโลเมตร ที่ 30 เมกะเฮิร์ทช์)
  • มีฉนวนภายนอกแบบให้มีสีโปร่งใสหุ้มด้วยชีลต์อีกชั้น เพื่อป้องกันการฉีกขาดจากแรงทางกล
  • มั่นใจได้เต็มที่เรื่องความเป็นฉนวนของเปลือกสายไฟเพราะมีการทดสอบแรงดันไฟฟ้าสูงถึง 4 กิโลวัตต์
  • ได้รับการรับรอง VDE (การควบคุมการผลิต)
  • สามารถทนน้ำมันและสารเคมีได้หลายชนิด
  • ไม่มีส่วนผสมของซิลิโคน จึงเหมาะในการใช้งานในโรงงานพ่นสีที่มีแลคเกอร์ฟุ้งกระจายอยู่

โครงสร้างของสายไฟ
  • ตัวนำทองแดงเปลือยเส้นฝอยละเอียด
  • แกนหุ้มด้วย LAPP พีวีซี P8/1
  • แกนสีดำ รหัสแกนสีขาว
  • บิดรวมกันเป็นชั้น
  • ฉนวนชั้นในทำจากส่วนประกอบพีวีซีพิเศษ
  • มีทองแดงถักหุ้มฉนวนภายนอกหุ้มด้วย
  • พีวีซีชนิดพิเศษสีโปร่งใส

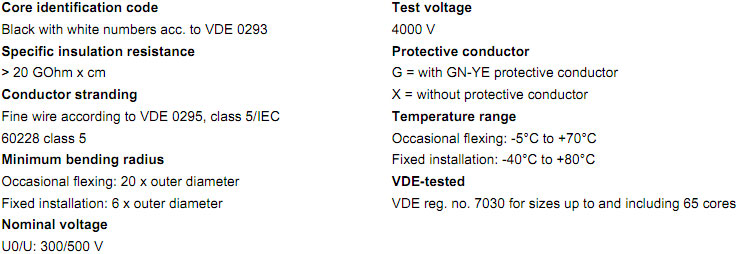

Technical Data

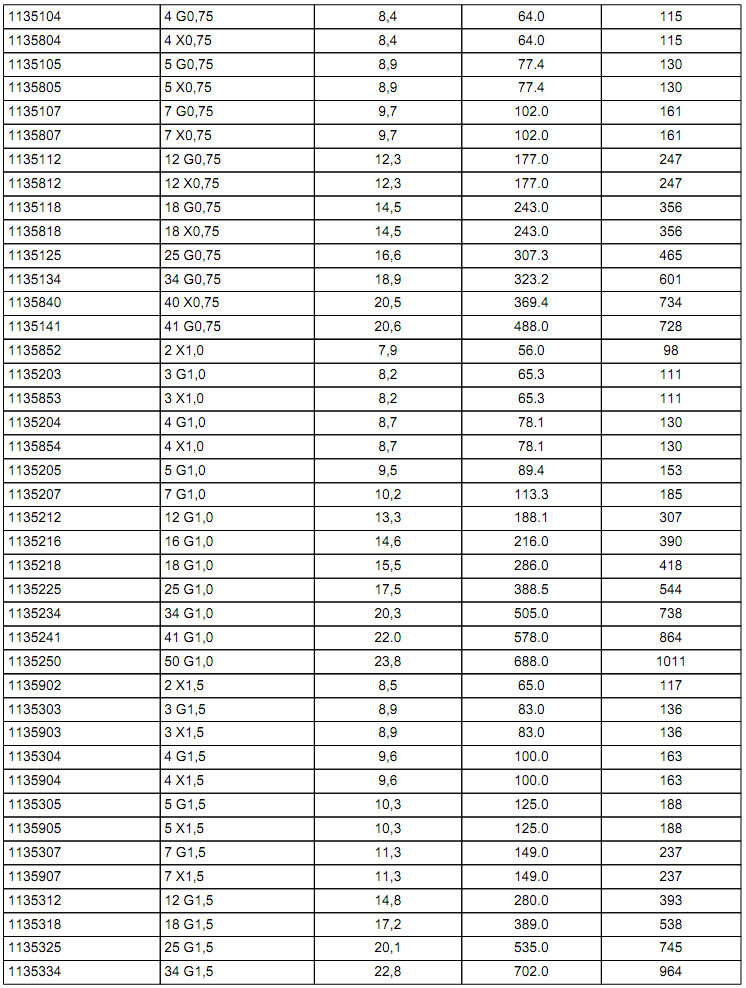

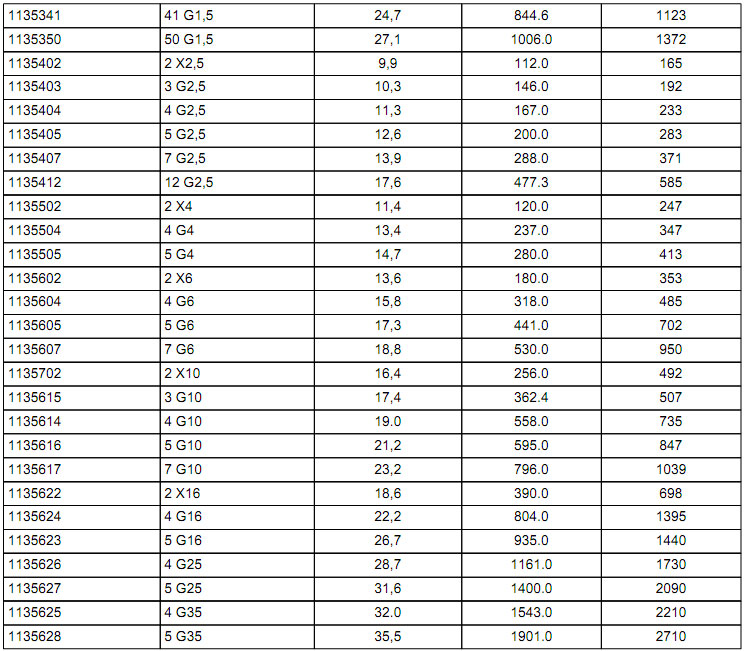

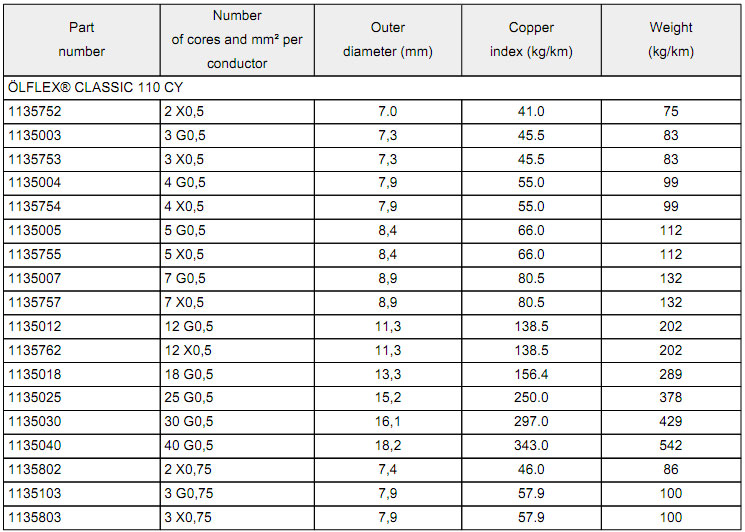

Classic 110 CY List
G = มีตัวนำไฟฟ้าป้องกันสีเขียว/เหลือง; X = ไม่มีตัวนำไฟฟ้าป้องกัน
ความยาวมาตรฐาน: (50; 100; 500; 1000;) เมตร
ขนาดในการบรรจุ: คอยล์ < 30 กิโลกรัม หากสูงกว่านี้จะเป็นดรัมอัตโนมัติ
โปรดระบุโครงสร้างของสายไฟ (เช่น 1 x 500 เมตร หรือ 5 x 100 เมตร)
