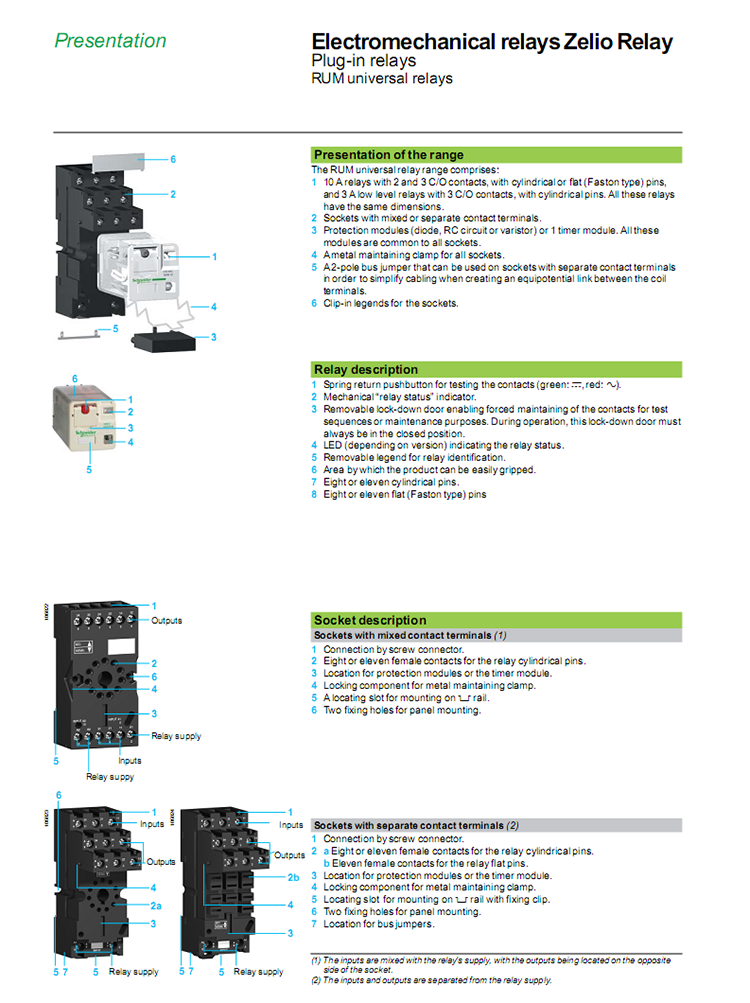

RUM Universal plug-in

  RUM Universal plug-in relays
  RUM ปลั๊กอินรีเลย์รุ่นอเนกปะสงค์


  • เลือกใช้ได้ทั้งแบบขากลมและแบน
  • ทนกระแสได้สูงถึง 30 แอมป์
  • มีปุ่มทดสอบและตั้งบอกสถานะการทำงานทางกล
  • มีไฟ LED แสดงสถานะการทำงาน (ขึ้นอยู่กับรุ่นที่เลือกได้)
  • รุ่นพิเศษสำหรับสัญญาณระดับต่ำ(low level signal)
  • ใช้งานร่วมกับขาเสียบ 8 pin และ 14 pin ทั่วไปได้
    • พิเศษรุ่รขาแบนสามารถต่อกับคอนแทคเตอร์แบบ faston ได้โดยตรง
    (ไม่ต้องใช้ขาเสียบ)

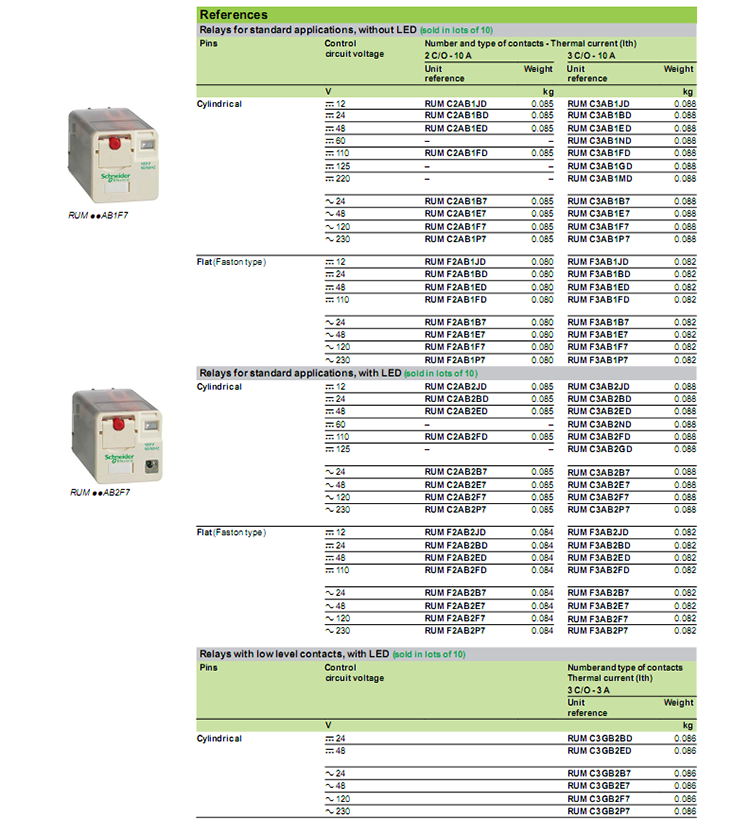

จำนวนคอนแทค
ขารีเลย์
LED แสดงสถานะ
กระแส (แอมป์)
รหัสสินค้า
2 C/O
ขาแบน
-
10
RUMF2AB1**
ขาแบน
show
10
RUMF2AB2**
3 C/O
ขาแบน
-
10
RUMF3AB1**
ขาแบน
show
10
RUMF3AB2**
2 C/O
ขากลม
-
10
RUMC2AB1**
ขากลม
show
10
RUMC2AB2**
3 C/O
ขากลม
-
10
RUMC3AB1**
ขากลม
show
10
RUMC3AB2**
3 C/O
ขากลม
show
3
RUMC3GB2**

* รุ่น low level signal สำหรับสัญญาณระดับต่ำ

รายละเอียด
คอยล์กระแสสลับ

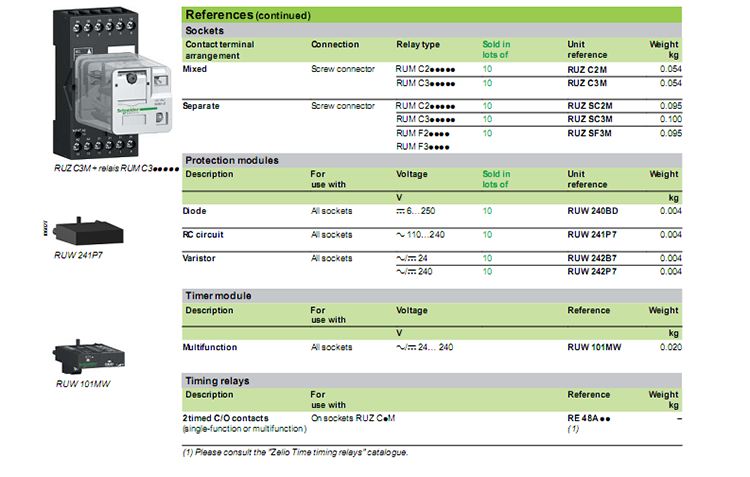

  ขาเสียบ (socket)
  - สำหรัยรีเลย์รุ่น RUMC2xxxxx
RUZC2M
  - สำหรัยรีเลย์รุ่น RUMC3xxxxx
RUZC3M
  อุปกรณ์ป้องกัน
  - ไดโอด
RUW240BD
  - Varistor (24 Vac/dc)
RUW241P7
  - Varistor (240 Vac/dc)
RUW242B7
  - RC Circuit (110...240 Vac)
RUW242P7

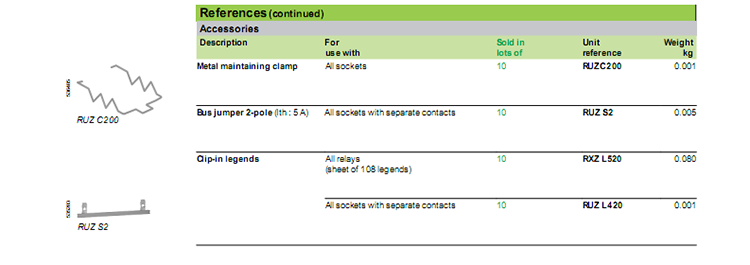

  คลิปล๊อครีเลย์แบบโลหะ
RUZC200

คอล์ย
กระแสสลับ(50-60 Hz) VAC
กระแสตรง
แรงดันไฟ(โวลต์)
24V
48V
120V
230V
12V
24V
48V
120V
รหัส (**)
B7
E7
F7
P7
JD
BD
ED
FD
