Altivar 12

  ATV12 Variable speed controllers
  ATV12 เครื่องควบคุมความเร็วมอเตอร์

ATV12 เป็นหนึ่งด้านประสิทธิภาพ
ควบคุมเครื่องจักร ครอบคุมทุกความต้องการ
  • ควบคุมมอเตอร์ได้ประสิทธิภาพสูงสุดด้วย เทคโนโลยี flux vector control จึงสามารถสร้างแรงบิดได้มากกว่าอินเวอร์เตอร์ (inverter) ทั่วไปถึง 150% ภายใน 60 วินาที และมีอัตราส่วนในการปรับความเร็วถึง 1:20
  • สามารถเดินเครื่องได้ต่อเนื่อง ถึงแม้จะเกิดไฟตก ไฟกระพริบ ด้วยฟังก์ชั่น catch on spinning load อันชาญฉลาดของ Altivar 12
  • สามารถเบรกหรือลดความเร็วแบบ Dynamic breaking ใช้งานได้ดีกับเครื่องจักรที่มี
    ความเฉื่อยสูงๆ

ATV12 ใช้งานได้อย่างต่อเนื่องมีเสถียรภาพในการทำงานสูงสุด
คุณสามารถติดตามเฝ้าดูการทำงานของเครื่องได้อย่างใกล้ชิด และเครื่องมีฟังก์ชั่น
การป้องกันมอเตอร์, ตัวอินเวอร์เตอร์ (inverter) และผู้ใช้งานอย่างครบครัน :
  • การป้องกันมอเตอร์ คือ ป้องกันมอเตอร์ไหม้ ด้วยฟังก์ชั่นการคำนวณความร้อน แบบ RT
    • - การป้องกันตัวอินเวอร์เตอร์ (inverter)
  • ป้องกันปัญหาความร้อนภายในเครื่องโดยตัวเครื่องมีการติดตั้งอุปกรณ์ตัววัด
    ความร้อน(PTC) กับชุด Power Module โดยตรง
  • ป้องกันกระแสเกินจากการลัดวงจรด้าน output
  • ป้องกันปัญหาจากระบบไฟฟ้าของโรงงาน เช่น :
    • - แรงดันไฟฟ้าสูงเกิน (Overvoltage)
    - แรงดันไฟฟ้าต่ำเกิน (Undervoltage)
    - ไฟขาดเฟส (Phase failure)
  • การป้องกันผู้ใช้งาน คือ เครื่องมีกระแสรั่วไหลน้อยที่สุด ทำให้ผู้ใช้ปลอดภัย
    มากที่สุด

ATV12 ทำงานได้ดีเยี่ยมกับเครื่องจักรทุกชนิด
  • Alyivar 12 ถูกออกแบบให้มีขนาดเล็กกะทัดรัด และสามารถติดตั้งแบบเรียงชิดติดกันได้ (side by side) ทำให้เราสามารถลดขนาดของตู้ควบคุมลงได้
  • Altivar 12 จุดต่อสายไฟออกแบบให้สามารถทำงานง่ายโดยใช้สกรูแบบ captive screws ทำให้งานติดตั้งสะดวกง่ายดาย
  • Altivar 12 สามารถติดตั้งบนราง DIN ได้ (เป็น option) ทำให้สามารถติดตั้งได้อย่างรวดเร็ว
  • Altivar 12 สามารถกำหนด logic input เดียวกัน ให้ทำงานหลายๆ ฟังก์ชั่นได้

"ไฟเข้า 1 เฟส ใช้กับมอเตอร์ 3 เฟส แรงดันไฟ 100..240 VAC"
"ไฟเข้า 3 เฟส ใช้กีบมอเตอร์ 3 เฟส แรงดันไฟ 200..230 VAC"

   รุ่นไฟเข้า 1 เฟสแรงดันไฟ 100...120 VAC ใช้กับมอเตอร์ 3 เฟส

พิกัดมอเตอร์ 3 เฟส
เครื่องควบคุมความเร็วมอเตอร์
กิโลวัตต์
แรงม้า
รหัสสินค้า
0.18
0.25
ATV12H018F1
0.37
0.5
ATV12H037F1
0.75
1
ATV12H075F1

   รุ่นไฟเข้า 1 เฟสแรงดันไฟ 200...240 VAC ใช้กับมอเตอร์ 3 เฟส

พิกัดมอเตอร์ 3 เฟส
เครื่องควบคุมความเร็วมอเตอร์
กิโลวัตต์
แรงม้า
รหัสสินค้า
0.18
0.25
ATV12H018M2
0.37
0.5
ATV12H037M2
0.55
0.75
ATV12H055M2
0.75
1
ATV12H075M2
1.5
2
ATV12HU15M2
2.2
3
ATV12HU22M2

   รุ่นไฟเข้า 1 เฟสแรงดันไฟ 200...230 VAC ใช้กับมอเตอร์ 3 เฟส

พิกัดมอเตอร์ 3 เฟส
เครื่องควบคุมความเร็วมอเตอร์
กิโลวัตต์
แรงม้า
รหัสสินค้า
0.18
0.25
ATV12H018M3
0.37
0.5
ATV12H037M3
0.75
1
ATV12H075M3
1.5
2
ATV12HU15M3
2.2
3
ATV12HU22M3
3
-
ATV12HU30M3
4
5
ATV12HU40M3

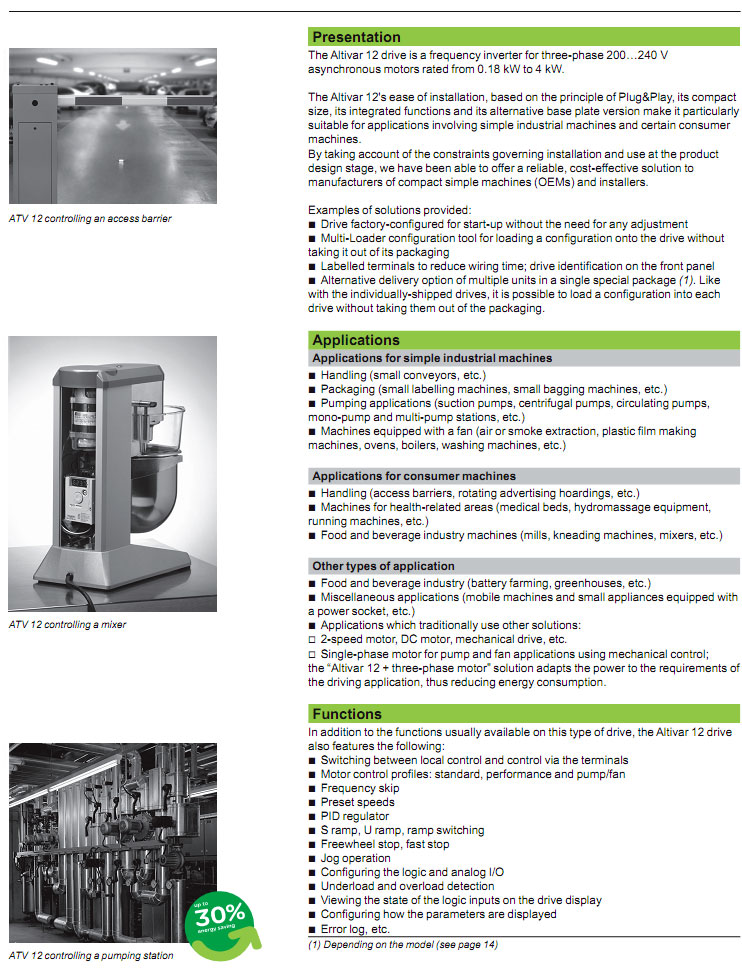

Applications ATV12 :
