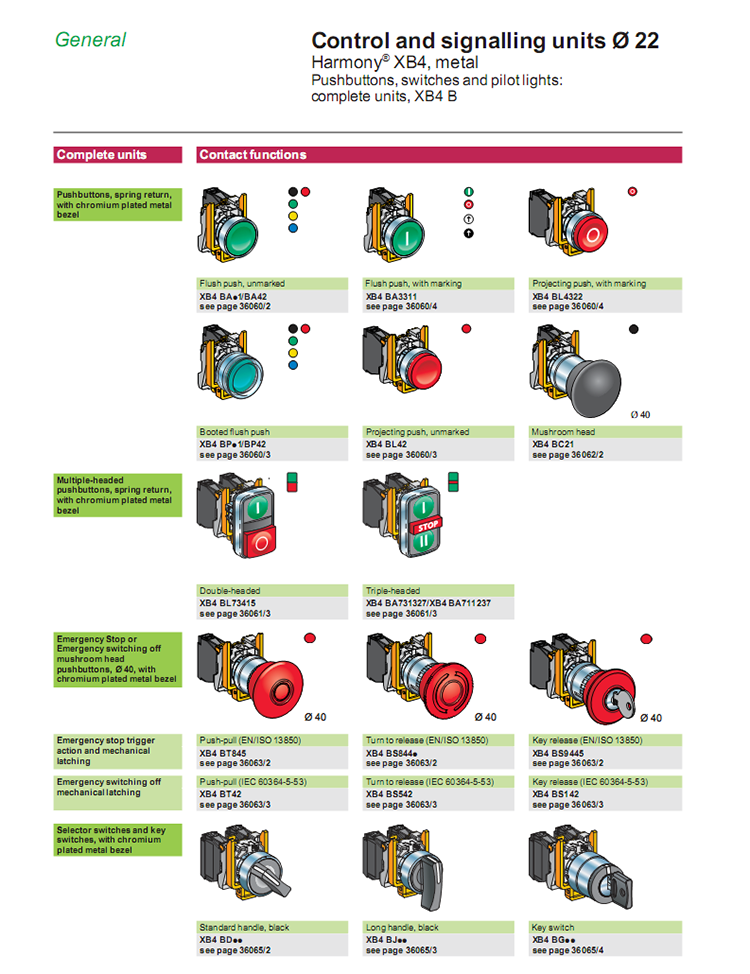

Harmony XB4

   XB4 Pushbuttons
   XB4 สวิตช์ปุ่มกด  22 มม. แบบโลหะ

  • แยกชิ้นส่วนหัว และตัวได้ จึงสามารถประกอบได้ตามต้องการ
  • ติดตั้งสะดวก, รวดเร็ว และต่อลงดินโดยอัตโนมัติ (Self earthing)
  • ส่วนฐาน และส่วนหัวทำจากโลหะ จึงแข็งแรงทนทาน
  • กันน้ำ กันน้ำมัน กันฝุ่นที่ IP65 และ IP20 ที่คอนแทคบล๊อค

    • Download Catalog XB4 update 2013

ผลิตภัณฑ์สำเร็จรูป (หัว+ตัว)

รายละเอียด
คอนแทคบล๊อค
สี
รหัสสินค้า


สวิตช์ปุ่มกด หัวเรียบ-กดเด้งกลับ
1NO
ไม่มีฝา
XB4-BA01*
(ZB4-BZ101 + ZB4-BA0*)
ขาว
XB4-BA11
(ZB4-BZ101 + ZB4-BA1)
ดำ
XB4-BA21
(ZB4-BZ101 + ZB4-BA2)
เขียว
XB4-BA31
(ZB4-BZ101 + ZB4-BA3)
เหลือง
XB4-BA51
(ZB4-BZ101 + ZB4-BA5)
น้ำเงิน
XB4-BA61
(ZB4-BZ101 + ZB4-BA6)
1NC
แดง
XB4-BA42
(ZB4-BZ102 + ZB4-BA4)


สวิตช์ปุ่มกด หัวเรียบ-กดค้าง
1NO
ขาว
XB4-BH11
(ZB4-BZ101 + ZB4-BH01)
ดำ
XB4-BH21
(ZB4-BZ101 + ZB4-BH02)
เขียว
XB4-BH31
(ZB4-BZ101 + ZB4-BH03)
เหลือง
XB4-BH51
(ZB4-BZ101 + ZB4-BH05)
น้ำเงิน
XB4-BH61
(ZB4-BZ101 + ZB4-BH06)
1NC
แดง
XB4-BH42
(ZB4-BZ102 + ZB4-BH04)


สวิตช์ปุ่มกด หัวนูน-กดเด้งกลับ
1NO
เขียว
XB4-BL31
(ZB4-BZ101 + ZB4-BL3)
1NC
แดง
XB4-BL42
(ZB4-BZ102 + ZB4-BL4)


สวิตช์ปุ่มกด หัวหุ้มยาง (BOOTED)
1NO
ดำ
XB4-BP21
(ZB4-BZ101 + ZB4-BP2)
เขียว
XB4-BP31
(ZB4-BZ101 + ZB4-BP3)
1NC
แดง
XB4-BP42
(ZB4-BZ102 + ZB4-BP4)

* รุ่น XB4-BA01 และ ZB4-BA0 สามารถเลือกซื้อฝาสีหรือเครื่องหมายตามต้องการ

รายละเอียด
คอนแทคบล๊อค
สี
รหัสสินค้า


สวิตช์กดดอกเห็ด กดเด้งกลับ
1NO
ดำ
40 มม.
XB4-BC21
(ZB4-BZ101 + ZB4-BC2)
เขียว
40 มม.
XB4-BC31
(ZB4-BZ101 + ZB4-BC3)
1NC
แดง
40 มม.
XB4-BC42
(ZB4-BZ102 + ZB4-BC4)


สวิตช์กดดอกเห็ด-กดล็อก ดึงกลับเพื่อคลาย
1NC
แดง
40 มม.
XB4-BT42
(ZB4-BZ102 + ZB4-BT4)


สวิตช์กดดอกเห็ด-กดล็อก หมุนเด้งกลับ
1NC
แดง
30 มม.
XB4-BS442
(ZB4-BZ102 + ZB4-BS44)


สวิตช์กดดอกเห็ด-กดล็อก หมุนเด้งกลับ
1NC
แดง
40 มม.
XB4-BS542
(ZB4-BZ102 + ZB4-BS542)


สวิตช์กดดอกเห็ด-กดล็อก ไขกุญแจเด้งกลับ
1NC
แดง
40 มม.
XB4-BS142
(ZB4-BZ102 + ZB4-BS14)


หัวปุ่มกดคู่ (1หัวเรียบ+1หัวนูน)
1NO ที่ปุ่มสีเขียว หัวเรียบ
1NC ที่ปุ่มสีแดง หัวนูน
XB4-BL9325
(ZB4-BZ105 + ZB4-BL7340)

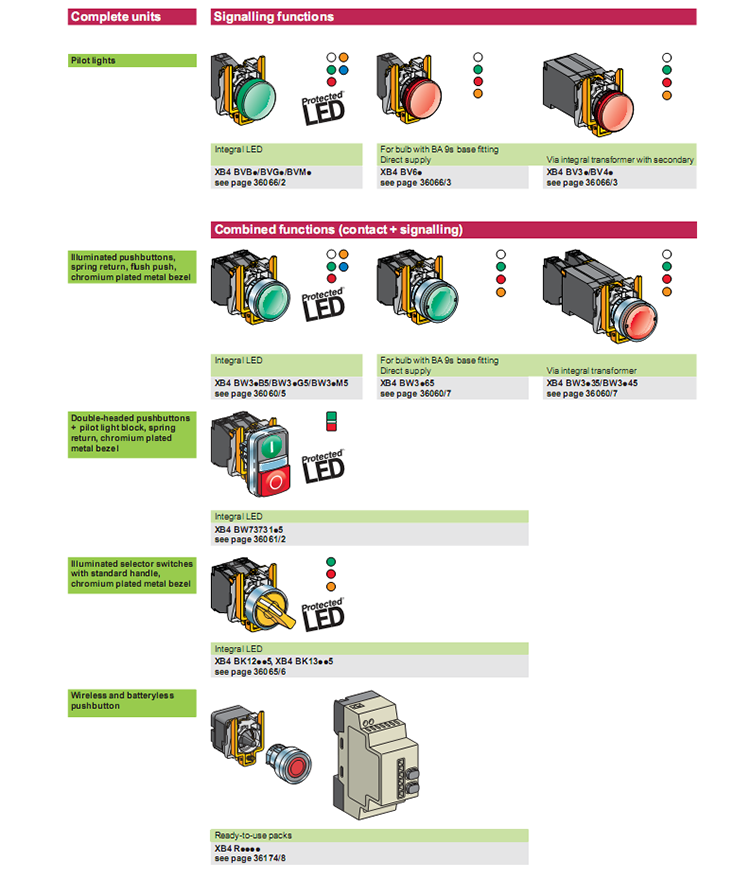

   XB4 LED llluminated Pushbutton switches
   XB4 สวิตช์ปุ่มกดมีไพล็อทแลทป์ แบบ LED 22 มม.

  • ติดตั้งสะดวก, รวดเร็ว และต่อลงดินโดยอัตโนมัติ (Self earthing)
  • ส่วนฐาน และส่วนหัวทำจากโลหะ จึงแข็งแรงทนทาน
  • กันน้ำ กันน้ำมัน กันฝุ่นที่ IP65 และ IP20 ที่คอนแทคบล๊อค






สวิตช์ปุ่มกดมีไพล็อทแลมป์ แบบ LED หัวเรียบ-กดเด้ง

รายละเอียด
ใช้ไฟ
คอนแทคบล๊อค
สี
รหัสสินค้า

ต่อตรง AC หรือ DC ก็ได้
1NO+1NC
ขาว
XB4-BW31B5
เขียว
XB4-BW33B5
แดง
XB4-BW34B5
เหลือง
XB4-BW35B5
น้ำเงิน
XB4-BW36B5
ต่อตรง 110-120V AC
1NO+1NC
ขาว
XB4-BW31G5
เขียว
XB4-BW33G5
แดง
XB4-BW34G5
เหลือง
XB4-BW35G5
น้ำเงิน
XB4-BW36G5
ต่อตรง 220-240V AC
1NO+1NC
ขาว
XB4-BW31M5
เขียว
XB4-BW33M5
แดง
XB4-BW34M5
เหลือง
XB4-BW35M5
น้ำเงิน
XB4-BW36M5

สวิตช์ปุ่มกดมีไพล็อทแลมป์ แบบ LED หัวเรียบ-กดค้าง

รายละเอียด
ใช้ไฟ
คอนแทคบล๊อค
สี
รหัสสินค้า

ต่อตรง AC หรือ DC ก็ได้
1NO+1NC
ขาว
XB4-BH01B5
เขียว
XB4-BH03B5
แดง
XB4-BH04B5
เหลือง
XB4-BH05B5
น้ำเงิน
XB4-BH06B5
ต่อตรง 110-120V AC
1NO+1NC
ขาว
XB4-BH01G5
เขียว
XB4-BH03G5
แดง
XB4-BH04G5
เหลือง
XB4-BH05G5
น้ำเงิน
XB4-BH06G5
ต่อตรง 220-240V AC
1NO+1NC
ขาว
XB4-BH01M5
เขียว
XB4-BH03M5
แดง
XB4-BH04M5
เหลือง
XB4-BH05M5
น้ำเงิน
XB4-BH06M5
